(F)D341 W-0.5C手动通风蝶阀
发布时间2020/6/9 19:00:39 点击:568 属于:阀门设备
一、概述
手动通风蝶阀,普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、环保工程等管道系统中。
二、结构特点
手动通风蝶阀,采用优质碳素钢焊接。具有结构合理、耐磨损、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长等优点。可水平安装或垂直安装。配用蜗轮传动装置,开关轻松自如,任意调节阀门开度,是调节流量的理想设备。
三、性能参数
手动通风蝶阀,普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、环保工程等管道系统中。
二、结构特点
手动通风蝶阀,采用优质碳素钢焊接。具有结构合理、耐磨损、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长等优点。可水平安装或垂直安装。配用蜗轮传动装置,开关轻松自如,任意调节阀门开度,是调节流量的理想设备。
三、性能参数
公称压力 |
介质流速 |
泄漏率 |
适用温度 |
适用介质 |
0.05MPa |
≤25m/s |
≤1% |
≤300℃ |
空气、烟气、粉尘气体等 |

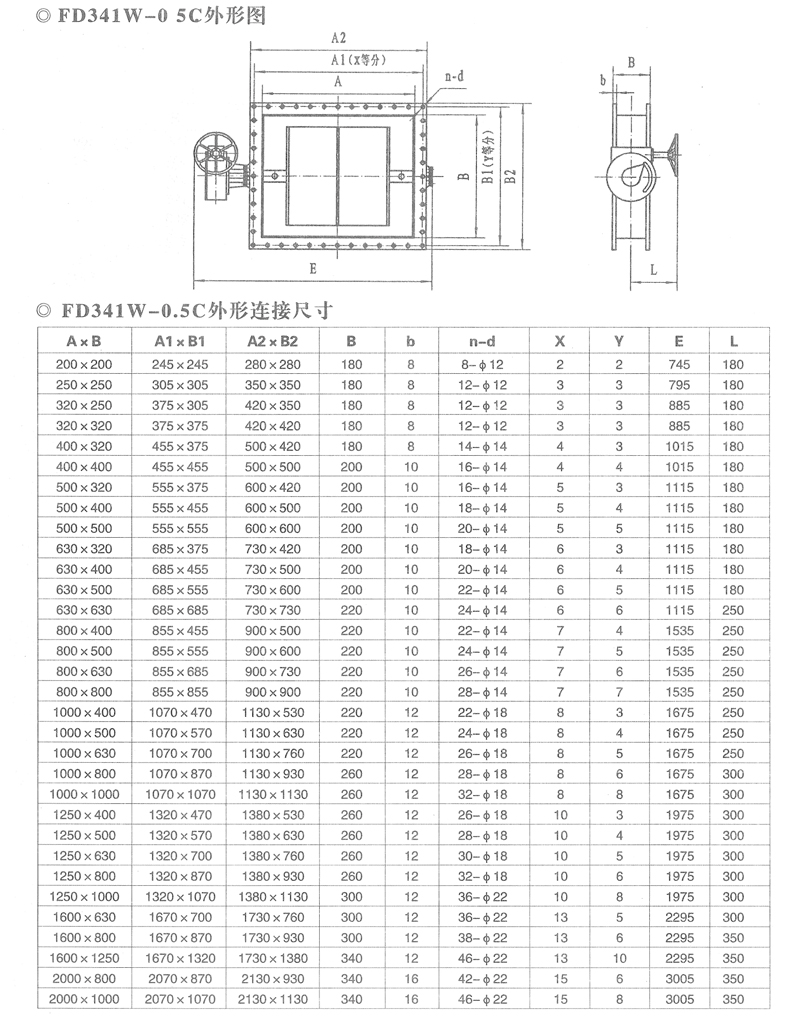

四、外形图及连接尺寸

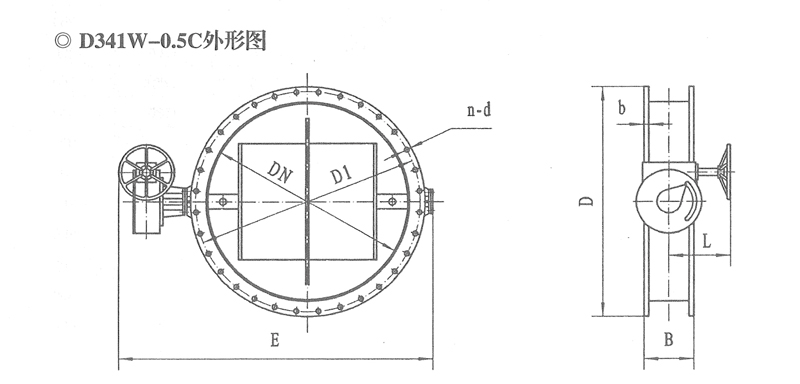

D341W-0.5C外形连接尺寸
