一、概述
手动蝶阀普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、环保工程等管道系统中。对管道中气体介质按不同控制信号调节流量大小和切断。TPO系列规格符合天津水泥工业设计院编 印的“水泥工艺设计手册”的要求。
二、结构特点
手动蝶阀，釆用优质碳素钢焊接。具有重量轻、结构紧凑、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长等优点，可任意安装，特别适合架空管道。配用蜗轮传动装置切换，开关轻松自 如，任意调节阀门开度，是调节流量的理想设备。
三、性能参数
|
公称压力
|
介质流速 |
泄漏率 |
适用温度 |
适用介质 |
|
0.05MPa |
≤25m/s |
≤1.5% |
≤300P |
空气、烟气、粉尘气体等 |
四、外形图及连接尺寸

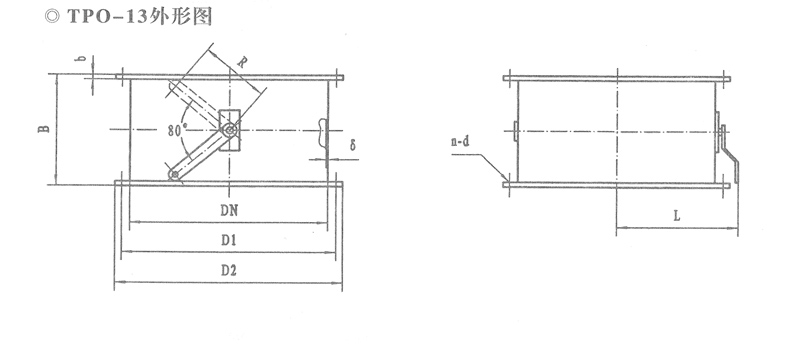

◎ TPO-13外形连接尺寸
|
DN
|
D1 |
D2 |
B |
b |
8 |
R |
L |
n-d |
SSW(Kg) |
|
250 |
305 |
350 |
180 |
6 |
2 |
200 |
193 |
8-φ14 |
14 |
|
300 |
355 |
400 |
180 |
8 |
2 |
200 |
218 |
12-φ18 |
10 |
|
350 |
405 |
450 |
210 |
8 |
2 |
200 |
243 |
12-φ18 |
22 |
|
400 |
455 |
500 |
240 |
8 |
2 |
200 |
268 |
12-φ18 |
25 |
|
450 |
505 |
550 |
270 |
8 |
2.5 |
260 |
283 |
16-φ18 |
27 |
|
500 |
555 |
600 |
300 |
8 |
2.5 |
260 |
308 |
16-φ18 |
32 |
|
550 |
605 |
650 |
330 |
8 |
2.5 |
260 |
333 |
16-φ18 |
35 |
|
600 |
655 |
700 |
360 |
8 |
2.5 |
260 |
358 |
16-φ18 |
40 |
|
650 |
705 |
750 |
390 |
8 |
2.5 |
300 |
403 |
16-φ18 |
48 |
|
700 |
755 |
800 |
420 |
8 |
3 |
300 |
428 |
16-φ18 |
61 |
|
800 |
855 |
900 |
480 |
10 |
3 |
300 |
478 |
20-φ22 |
84 |

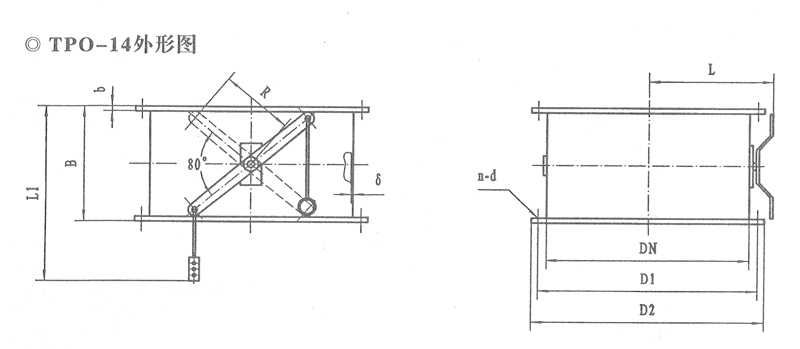

◎ TPO-14外形连接尺寸
| DN |
D1 |
D2 |
B |
b |
8 |
L |
L1 |
R |
n-d |
重量W(Kg) |
|
250 |
305 |
350 |
180 |
6 |
2 |
193 |
546 |
110 |
8-φ14 |
14 |
|
300 |
355 |
400 |
180 |
8 |
2 |
218 |
546 |
110 |
12-φ18 |
20 |
|
350 |
405 |
450 |
210 |
8 |
2 |
143 |
546 |
110 |
12-φ18 |
22 |
|
400 |
455 |
500 |
240 |
8 |
2 |
268 |
546 |
110 |
12-φ18 |
26 |
|
450 |
505 |
550 |
270 |
8 |
2.5 |
298 |
337 |
200 |
16-φ18 |
36 |
|
500 |
555 |
600 |
300 |
8 |
2.5 |
323 |
337 |
200 |
16-φ18 |
40 |
|
550 |
605 |
650 |
330 |
8 |
2.5 |
348 |
337 |
200 |
16-φ18 |
44 |
|
600 |
655 |
700 |
360 |
8 |
2.5 |
373 |
337 |
200 |
16-φ18 |
50 |
|
650 |
705 |
750 |
390 |
8 |
2.5 |
420 |
1124 |
300 |
16-φ18 |
78 |
|
700 |
755 |
800 |
420 |
8 |
3 |
445 |
1124 |
300 |
16-φ18 |
90 |
|
800 |
855 |
900 |
480 |
10 |
3 |
495 |
1124 |
300 |
20-φ22 |
112 |
