自动调节高温蝶阀

发布时间2020/6/14 9:34:54    点击:666 属于:阀门设备
自动调节高温蝶阀

一、概述

自动调节高温蝶阀,普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、环保工程、烟气治理、热能回收等管道系统中。对管道中气体介质按不同控制信号调节流量大小和切断。

二、结构特点

自动调节高温蝶阀,釆用不锈钢、优质碳钢焊接。具有耐高温、耐磨损、结构合理、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长等优点。可水平安装或垂直安装。配用DKJ、ZKJ、伯纳德等电动执行器及有关配件,可实现手动、自动无干扰切换,微机程控、自动控制或中央集中控制,是实现自动化控制操作、调节流量的理想设备。

三、性能参数

公称压力

介质流速

泄漏率

适用温度

适用介质

0.05MPa


≤25m/s



≤1.5%



≤450℃


烟气、空气、粉尘气体等高温气体


≤650℃

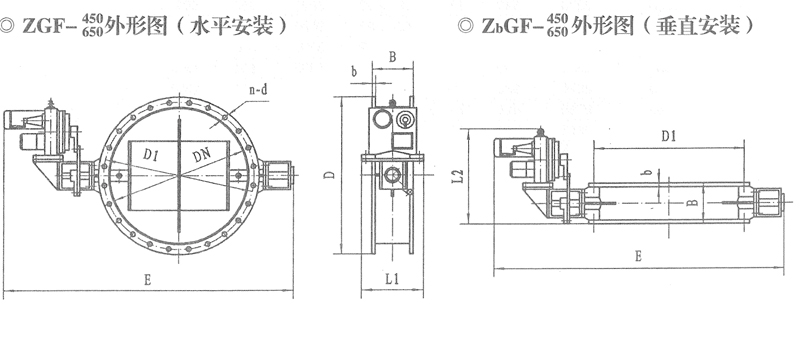

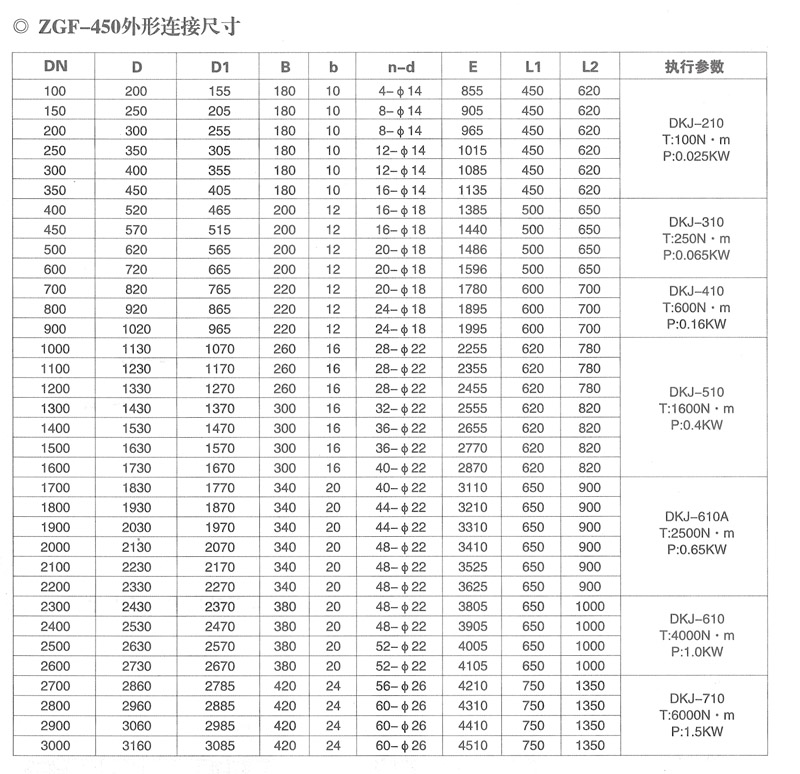

四、外形图及连接尺寸



五、工作原理

由电动执行器接受变送、调节DCS、PLC等上位仪表的控制信号或操作器手控信号,输出角位移带动传动轴,把动力传给阀轴带动蝶板作同步旋转运动,达到全开、全闭及任意调节的目的。电动执行器与蝶板的开度同步反馈0〜10mA或4-20mA直流电信号,用户可根据电流信号来控制蝶板的任意开度,达到调节的目的。

六、安装及调试

•水平安装或垂直安装的阀门阀轴应处于水平位置,执行器不允许作起吊用,并严禁损伤。

•安装前必须清洁阀门内腔,不允许有任何杂物和污垢附着。

•安装前先手动启闭阀门一个周期,按用户工作系统要求对阀门作适当的调整(出厂时已作标准调整),运行无误后将阀门处于全闭状态再进行安装。

•手动操作时,应切断电源,不得在手轮上再増加辅助杠杆。手轮顺时针旋转为阀关,反之为开。阀板开启角度为0—90°

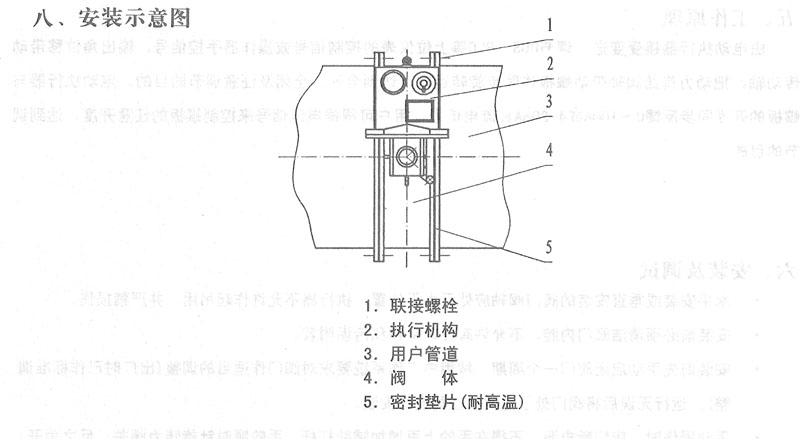

•法兰连接的阀门安装如示意图,加密封垫后均匀锁紧联接螺栓。调试阶段先调试手动,运行无误后将蝶板开启一个角度,再调试电传动部分。

•调试完成后必须进行综合性能检查:接通电源开闭阀门,当阀门至“全开”“全闭”位置时,行程 控制机构应准确地切断电源,而转矩限位机构处于临界动作状态。开度指示机构应准确地显示阀门的开启状态。当手动与电动机构转换时,应切断电源。

七、运输及保管

•运输时应避免撞击阀门,阀门应处于全闭位置以防在运输中蝶板和传动部件损坏。

•当阀门水平放置运输时传动装置及传动部位应悬空,以防止传动轴受力过大变形损坏。

•传动装置及传动咅B位应作防潮、防雨处理。

•该阀应存放在于燥的室内,不允许露天存放或堆置。长期存放时应使阀门处于关闭状态,各传动部位加润滑油,传动装置作防潮、防尘处理。





九、维护和检修

•定期检查各传动部位的运行情况。

•定期更换电动执行器减速器的润滑油,以保证其机械部分不受损坏。

•定期检查阀门转轴处的密封状况,如发现密封问题请更换或填加石墨填料。

十、订货须知

•选用订货时,请参照产品样本注明产品规格、型号、客户选用执行器代号及技术参数(使用温度、设备工况、介质性质等)。

•样本所示产品图例及表格中所列执行器型号为我公司基本配置,若有特殊要求(防爆、户外、调节型、开关型等)另行配置执行机构,请参照样本附录中相应执行机构配置说明,并加以标注在基本型号后面。

•选用订货时,若未注明客户选用执行器代号的按我公司基本型配置,其基本型为普通型装置不带任何有关特殊要求及相关配件。

•表格中未列规格、用于特殊介质或其它特殊要求,请与我公司经销部、技术部联系,可另行设计、制造。
