一、概述
高温闸阀适用于建材、矿山、电力、玻璃、轻工等行业的锅炉、窑炉、高炉的余热二次利用及烟气、废气治理的各种热风管道，是节能和切换高温气体的理想设备。
二、结构特点
高温闸阀，采用不锈钢和优质碳素钢焊接。为双层结构，内层衬有阻燃、耐温材料，具有耐高温、高效保能、启闭灵活、操作方便等特点。
高温闸阀驱动方式为分体式，驱动装置不受任何形式的控制，可以随客户的需要安装。驱动形式可以分为卷扬机提升（开关信号），电动执行机构提升（4〜20mA电流信号），电液、电动推杆提升（开关信号）。
三、性能参数
| 工作压力 |
适用温度 |
适用介质 |
|
0.1 MPa |
≤700P |
烟气、空气、粉尘气体等高温气体 |
四、传动装置参数
|
规格
|
1000-1200 |
1300 ~ 1500 |
1600-1800 |
1600 ~ 1800 |
2100-2300 |
2400-2500 |
|
卷扬机 |
1T |
1T |
1.5T |
2T |
2.5T |
2.5T |
|
电动执行器 |
HQ1000-0.5 |
HQ1000-0.5 |
HQ1500-0.5 |
HQ2000-0.5 |
HQ2500-0.5 |
HQ2500-0.5 |
|
电液推杆 |
DYT1000 |
DYT1000 |
DYT1500 |
DYT2000 |
DYT2500 |
DYT2500 |
|
电动推杆 |
DTII A1000 |
DTIIA1500 |
DT II A2000 |
DT II A3000 |
DT II A3000 |
DT II A4000 |
五、外形图及连接尺寸

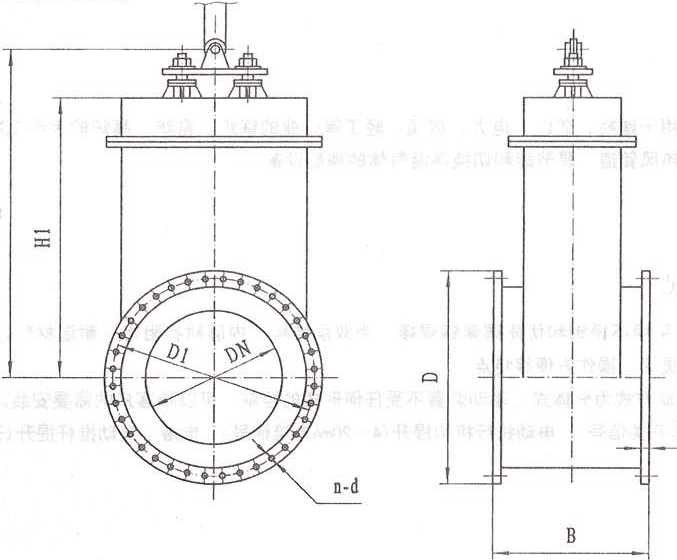

© GBZY-700外形图
◎ GBZY-700外形连接尺寸
|
DN
|
D |
D1 |
B |
n-d |
h |
H1 |
|
1000 |
1430 |
1370 |
700 |
32-φ22 |
2160 |
1860 |
|
1100 |
1530 |
1470 |
700 |
36-φ22 |
2320 |
2020 |
|
1200 |
1630 |
1570 |
700 |
36-φ 22 |
2470 |
2170 |
|
1300 |
1730 |
1670 |
700 |
40-φ22 |
2620 |
2320 |
|
1400 |
1830 |
1770 |
700 |
40-φ22 |
2770 |
2470 |
|
1500 |
1930 |
1870 |
700 |
44-φ22 |
2920 |
2620 |
|
1600 |
2030 |
1970 |
750 |
44-φ22 |
3180 |
2820 |
|
1700 |
2130 |
2070 |
750 |
48-φ22 |
3330 |
2970 |
|
1800 |
2230 |
2170 |
750 |
48-φ22 |
3480 |
3120 |
|
1900 |
2330 |
2270 |
750 |
48-φ22 |
3630 |
3270 |
|
2000 |
2430 |
2370 |
750 |
48-φ22 |
3780 |
3420 |
|
2100 |
2530 |
2470 |
800 |
48-φ22 |
4070 |
3650 |
|
2200 |
2630 |
2570 |
800 |
52-φ22 |
4220 |
3800 |
|
2300 |
2750 |
2685 |
800 |
52-φ26 |
4370 |
3950 |
|
2400 |
2850 |
2785 |
800 |
52-φ26 |
4520 |
4100 |
|
2500 |
2950 |
2885 |
800 |
60-φ26 |
4670 |
4250 |

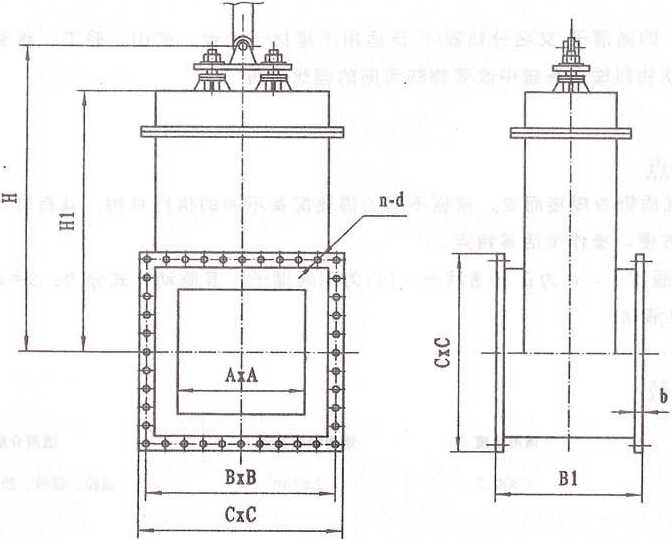

◎ GBZF-700外形图
◎ GBZF-700外形连接尺寸
|
AxA |
BxB |
CxC |
B1 |
b |
n-d |
H |
H1 |
|
1000x1000 |
1370x1370 |
1430x1430 |
700 |
1616 |
32-φ22 |
2160 |
1860 |
|
1100x1100 |
1470x1470 |
1530x1530 |
700 |
16 |
36-φ22 |
2320 |
2020 |
|
1200x1200 |
1570x1570 |
1630x1630 |
700 |
16 |
36-φ22 |
2470 |
2170 |
|
1300x1300 |
1670x1670 |
1730x1730 |
700 |
20 |
40-φ22 |
2620 |
2320 |
|
1400x1400 |
1770x1770 |
1830x1830 |
700 |
20 |
40-φ22 |
2770 |
2470 |
|
1500x1500 |
1870x1870 |
1930x1930 |
700 |
20 |
44-φ22 |
2920 |
2620 |
|
1600x1600 |
1970x1970 |
2030x2030 |
750 |
20 |
44-φ22 |
3180 |
2820 |
|
1700x1700 |
2070x2070 |
2130x2130 |
750 |
20 |
48-φ22 |
3330 |
2970 |
|
1800x1800 |
2170x2170 |
2230x2230 |
750 |
20 |
48-φ22 |
3480 |
3120 |
|
1900x1900 |
2270x2270 |
2330x2330 |
750 |
20 |
48-φ22 |
3630 |
3270 |
|
2000 x 2000 |
2370x2370 |
2430x2430 |
750 |
20 |
48-φ22 |
3780 |
3420 |
|
2100x2100 |
2470x2470 |
2530x2530 |
800 |
20 |
48-φ22 |
4070 |
3650 |
|
2200x2200 |
2570 x 2570 |
2630x2630 |
800 |
20 |
52-φ22 |
4220 |
3800 |
|
2300x2300 |
2685x2685 |
2750x2750 |
800 |
24 |
52-φ26 |
4370 |
3950 |
|
2400x2400 |
2785x2785 |
2850 x 2850 |
800 |
24 |
52-φ26 |
4520 |
4100 |
|
2500 x 2500 |
2885x2885 |
2950x2950 |
800 |
24 |
60-φ26 |
4670 |
4250 |
